MAW110 Plus Akustyczne ściany mobilne

Opis systemu

MAW 110 Plus jest podstawowym systemem mobilnych ścianek działowych, posiadającym najwyższe parametry izolacji dźwiękowej. Wysokość ściany może być dostosowana do każdego pomieszczenia, ogranicza ją jedynie konstrukcja budynku. Ściana przesuwna to innowacyjne rozwiązanie umożliwiające czasową reorganizację każdego wnętrza w zależności od aktualnych potrzeb. Akustyczne ściany mobilne idealnie sprawdzą się w centrach konferencyjno-szkoleniowych, biurowcach, hotelach, uczelniach i miejscach użyteczności publicznej, gdzie wymagane jest np. dźwiękoszczelne oddzielenie pomieszczeń do użytkowania ich dla mniejszych grup osób, a następnie użycie pełnej powierzchni

Katalog produktowy MAW

Instrukcja montażu MAW110

Instrukcja obsługi MAW110


Szablony rysunkowe MAW110 Plus





Specyfikacja techniczna















Grubość panelu

113 mm

Izolacyjność akustyczna

Rw do 53 dB

Raport kwalifikacyjny w zakresie reakcji
na ogień wg PN-EN 13501-1+A1:2010

B-S2, d0

Obsługa

manualna

Wysokość ściany

ograniczona konstrukcją budynku
(standardowy panel do 6000 mm)

Podwieszenie

1-punktowe lub 2-punktowe

Szerokość panelu dla podwieszenia 1-pkt.

700 - 1300 mm

Szerokość panelu dla podwieszenia 2-pkt.

700 - 1300 mm

Wypełnienie

wszystkie materiały do grubości 18 mm

Drzwi

panel drzwiowy pojedynczy lub podwójny

Waga panelu bez wypełnienia (systemu)

11 kg/m2

Waga panelu z podst. wypełnieniem

34 kg/m2



Budowa systemu

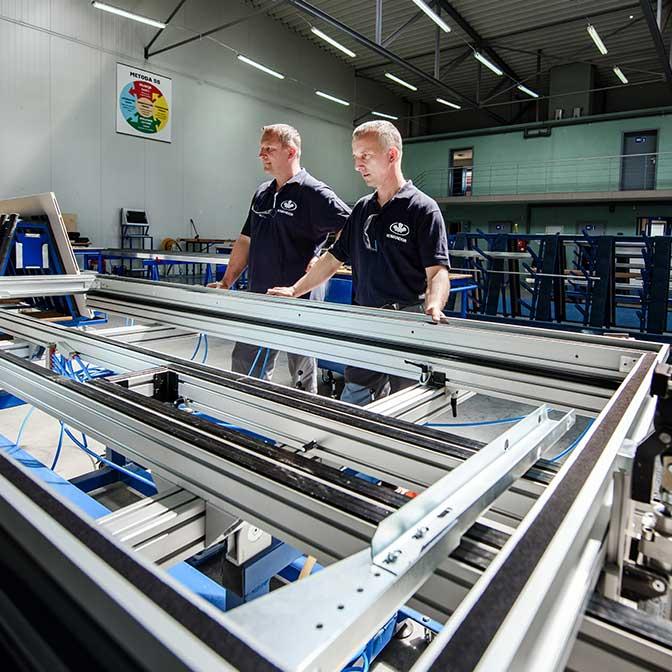

W celu uzyskania najlepszych rzeczywistych parametrów technicznych, każdy element zaprojektowany został od podstaw z niezwykłą starannością i precyzją. Na każdy z modułów przesuwnej ściany działowej składają się:

  • aluminiowa rama nośna,
  • aluminiowe listwy krawędziowe,
  • poziome, wysuwane z modułu listwy rozpierające sufit-podłoga,
  • mechanizmy rozpierające,
  • wypełnienie materiałem dźwiękochłonnym,
  • złącza wtykowe wpust i pióro z paskiem magnetycznym
  • wypełnienia: z płyt laminowanych, fornirowanych, stop fire oraz innych dotępnych na rynku materiałów wykończeniowych.

Budowa systemu

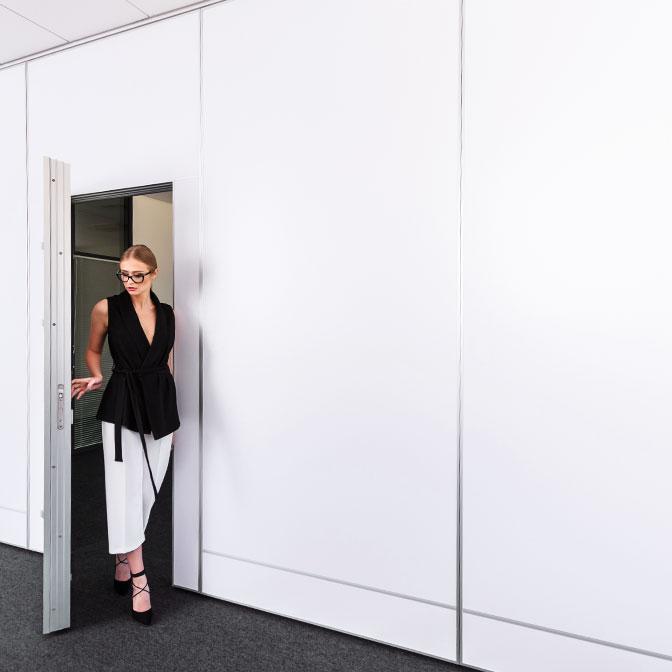

Drzwi

System MAW 110 pozwala na ulokowanie drzwi na dowolnym odcinku ściany mobilnej. Wśród dostępnych wariantów oferujemy zarówno drzwi jedno, jak i dwuskrzydłowe.

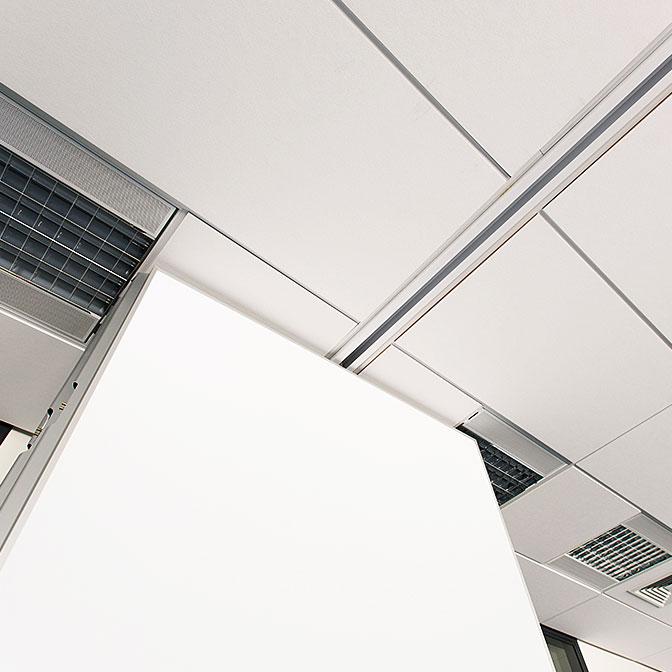

Mocowanie toru

Zainstalowanie ściany przesuwnej wymaga uprzedniego zamontowania w stropie aluminiowego toru. Wybór wariantu mocowania zależny jest od konstrukcji budynku, ciężaru ściany i preferencji klienta. Aby ściana przesuwała się bezawaryjnie, konieczne jest zainstalowanie idealnie wypoziomowanej konstrukcji mocującej tor do stropu z zachowaniem wymaganej nośności. Odpowiednie zamocowanie toru jezdnego zadecyduje o podniesieniu walorów estetycznych pomieszczenia, maskując widoczność wszelkich niepożądanych elementów, które mogłyby niekorzystnie wpłynąć na odbiór wizualny wnętrza.

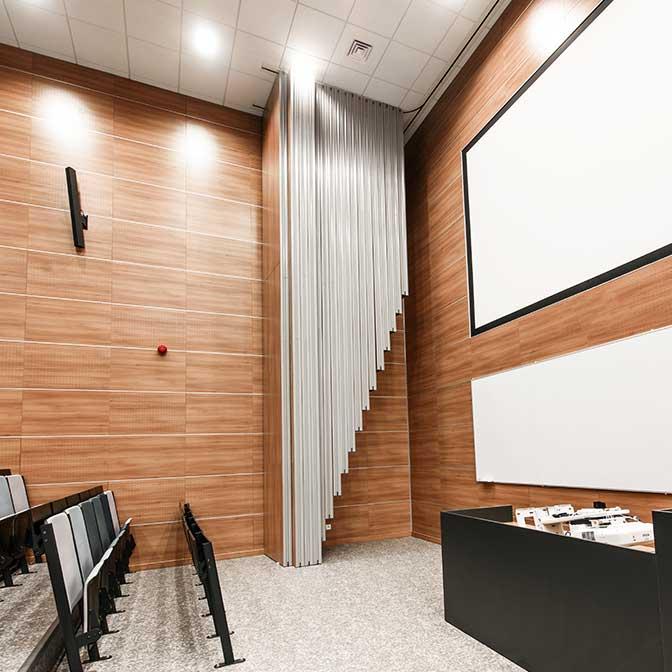

Parkowanie ściany

Zaparkowane ściany działowe nie mogą przeszkadzać w użytkowaniu pomieszczenia ani wpływać negatywnie na jego estetykę. Nasze produkty umożliwiają łączenie poszczególnych typów parkownic, co pozwala na zaprojektowanie wariantu odpowiedniego dla architektury wybranego pomieszczenia. Dostosowanie sposobów parkowania do możliwości przestrzennych wnętrza oraz preferencji klienta, umożliwia wygospodarowanie miejsca na złożoną ścianę, nawet w niewielkim pomieszczeniu. 1-punktowe zawieszenie paneli ściany mobilnej pozwala na zamontowanie jej zarówno w małych pomieszczeniach, nieposiadających miejsca na osobną parkownicę, jak i w budynkach o konstrukcji, która technicznie uniemożliwia wykonanie standardowego systemu parkowania.

Odporność na ogień

Projektując wnętrza budynków, musimy bezwzględnie pamiętać o bezpieczeństwie osób, które będą je użytkować. Stale rosnące normy i wymagania narzucają stosowanie niezawodnych rozwiązań. Wychodząc naprzeciw tym wyzwaniom, oferujemy produkt spełniający wyśrubowane kryteria bezpieczeństwa. W zależności od zastosowanego materiału wypełnienia zapewnia on bardzo wysoką odporność na ogień, potwierdzoną specjalistycznymi badaniami Instytutu Techniki Budowlanej.

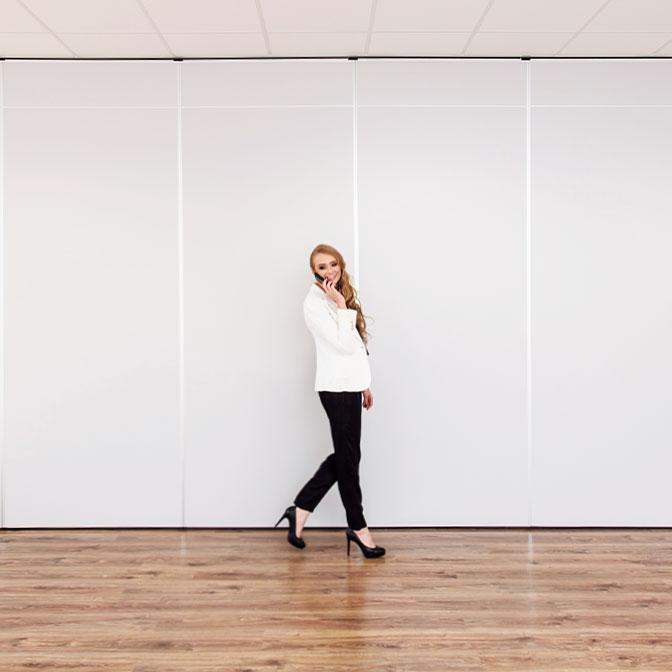

Izolacja dźwiękowa

Dźwiękoszczelność ścian to jedna z głównych, wymaganych właściwości przestrzennych w nowoczesnym biurze, centrum konferencyjno-szkoleniowym czy też pomieszczeniach hotelowych. Akustyczna ściana mobilna MAW110, dzięki jednym z najwyższych dostępnych na rynku parametrów izolacji dźwiękowej, co potwierdzają niezależne badania, jest idealnym rozwiązaniem do oddzielenia pomieszczeń wymagających użytkowania ich w ciszy.

Certyfikaty i badania

Parametry techniczne naszych produktów zostały potwierdzone odpowiednimi certyfikatami, wśród których znalazły się: atest higieniczny PZH, sprawozdania ITB dot. izolacyjności akustycznej oraz reakcji na ogień. Z dbałości o najwyższą jakość, nasi inżynierowie przeprowadzili dodatkowo szereg dodatkowych badań wewnętrznych, które potwierdzają wytrzymałość i niezawodność poszczególnych elementów składowych systemu.

KOMANDOR, światowy ekspert od zabudowy wnętrz, produkujący oryginalne systemy przesuwne od ponad 25 lat, dzięki swojemu doświadczeniu i potencjale produkcyjnym gwarantuje Państwu usługę o najwyższej jakości.
